MQTT-NoteBook

MQTT学习笔记

一、Introduction

发明于 1999 年，为物联网设计的轻量级 Pub/Sub 协议，基于 TCP，支持三种消息语义。

在 2019 年 3 月，公布 v5 标准。 一个趣闻是因为 MQTT 使用单字节来表示协议版本，3 代表 v3.1，4 被用于代表 v3.1.1，所以 v3 的下一版直接就是 MQTT v5 了。

服务器称为 broker，客户端连接到 broker 后，可以往 topic pub/sub 消息。 每个 client 可以申请一个 buffer queue，缓冲一定数量的消息，以防止丢失。

MQTT 规范主要包括的内容有：

• pub/sub
• QoS
• Retained Messages
• Persistent Session
• Last Will
• KeepAlive

References:

• http://mqtt.org/
• MQTT Version 3.1.1 OASIS Standard
• MQTT Version 5.0 OASIS Standard
• AWS MQTT
• HiveMQ Essentials
• HiveMQ MQTT5 Essentials
• IBM: MQTT 简介
• Differences between 3.1.1 and 5.0

二、Concepts

1、Data Types

• Bit
• Two Byte Integer
• Four Byte Integer
• UTF-8 Encoded String
• Variable Byte Integer
• Binary Data

v5 增加的数据类型有：

• UTF-8 String Pair: 用于自定义 headers。

2、QoS

mqtt 中有两个通讯步骤需要设置 QoS：

• client 向 broker 发布消息时；
• client 向 broker 订阅时 topic 时，指定的是 broker 向 client 下发消息的 QoS。

ClientA -> Broker -> ClientB

上述过程中，就分别有两个 QoS，如果 publish with QoS 2，subscribe with QoS 1， 那么即使 ClientA 只给 broker 发送了一次消息， ClientB 也有可能收到多条。

Quality of Service。可设置为：

• 0: at most once
• 1: at least once
• 2: exactly once

at most once

也称为 fire and forget，只管发送，不需要响应。

网络条件极好，且可以接受少量数据丢失时，该方案是性能最高的方案。

at least once

消息发送后，依然将消息存放于本地缓存中，直到收到 PUBACK 的回执，才能确定消息已经送达。

要求数据绝对不能丢失，但是可以接受部分重复时，可以使用该方案，性能尚可。

exactly once

和 at least once 相比，发送方不但需要接收方确认， 而且发布方还会和接收方关于“双方确认”多进行一轮交互。 所以一共有两个 RTT。

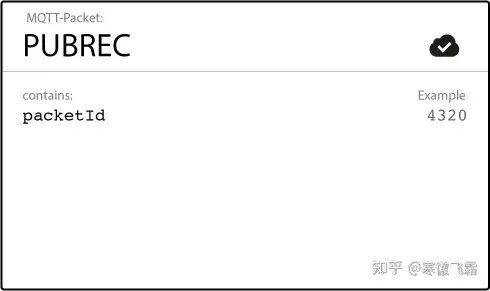

发送消息，接收方返回回执：

如果发送方一直没有收到 pubrec，那么就会设置消息的 DUP 字段，并重传消息。

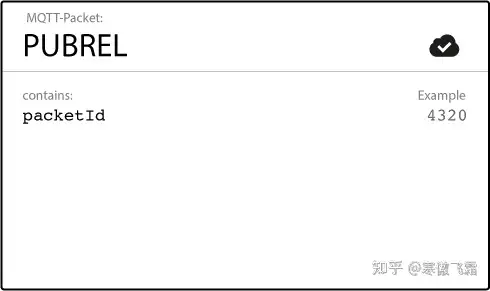

发送方收到 pubrec 回执后，可以删除缓存的消息。 然后缓存 pubrec，并发送 pubrel，通知接收方，已收到 pubrec 包。

当接收方收到 pubrel 包后，就知道发送方已经知道接收方已经成功接收了消息， 所以接收方可以删除所有和该消息相关的状态信息，这些状态信息本来是用来防止消息重传的。

然后接收方返回 pubcomp：

发送方收到 pubcomp 后，就知道本次交互的 pcketId 已经可以回收。

该方案是性能最差的方案。 负载较大时不建议使用该方案。而是改由业务逻辑层处理去重。

Retransmit

v3.1.1 中，QoS 1、2 都会尝试重传消息。

但其实 TCP 本身就有重传机制，而 MQTT 作为 7 层协议，再次重传的话只会无谓的增加 TCP 的负担。

其实 MQTT 只需要在 TCP 断开重连后再介入重传。 所以在 v5 中，只要 TCP 依然健康，QoS 1、2 就不会再重传。

3、Persistent Session

持久会话。

为了防止网络波动导致客户端和服务端频繁重新建立会话， client 可以选择和 broker 建立持久会话，broker 会为 client 保存如下信息：

• 会话。
• 客户端的订阅信息。
• QoS 为 1、2 的所有未消费（包含未确认和未接收）的消息。

相应的，客户端也需要保存如下信息：

• QoS 为 1、2 的所有未被服务端确认的消息。
• QoS 为 2 的，从服务端收取但是尚未完全回复确认的消息。

v3

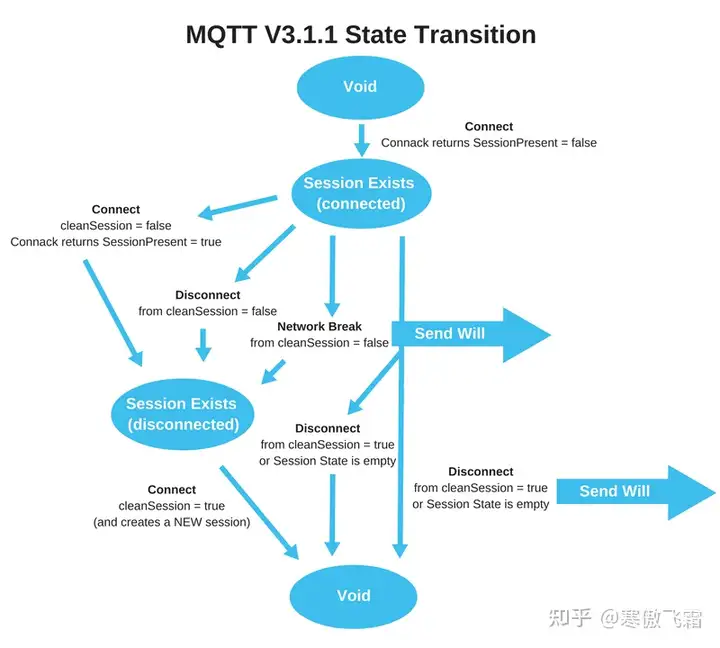

在 MQTT 3 中，client 通过 cleanSession=False 来建立持久会话。 服务端在响应 CONNACK 时，通过 sessionPresent 来告知 client 是否有持久会话。 持久会话的过期时间取决于操作系统的内存和具体的配置。

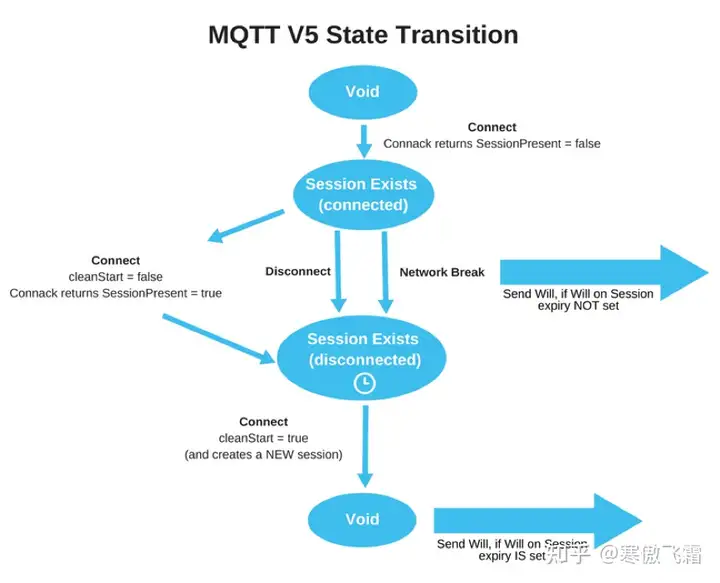

v5

但是在 MQTT 5 中，client 在连接时通过设置 session expiry interval（秒） 来指定 session 的生命周期。 如果设置为 0，则 session 会在 client 离线时被立刻删除。最大可以设置为 UINT_MAX(4,294,967,295)。

client 在连接时还可以设置 clean start flag 来标记是否需要立刻清除过去的持久会话。

同理，也可以设置 broker 保存历史消息的最大时长。 client 在 publish 时可以设置消息的 message expiry interval(秒)，只有当该值为空或 0 时，broker 才会无限期的保存历史消息。该设置对 tained message 同样有效。

消息的自动过期让 broker 可以分别对待不同级别的消息，比如对重要的消息长期存储，而对于不太重要的通知消息则短期存储。

需要注意的是，当会话过期时，broker 为该会话保存的所有 messages queue 都会被清除。

4、Retained Message

保留消息。

这是一种特殊的消息，broker 会为每一个 topic 保留一个 retained 消息。 当订阅了该 topic 的 client 上线后，立刻就会收到该 topic 的保留消息。

client 通过 retainFlag=1 来发送保留消息。 可以通过发送空保留消息的方式来删除该 topic 的保留消息。

可以把保留消息理解为 topic 的最终状态。

5、Last Will and Testament

遗言。

因为 MQTT 常用于不稳定的网络之中，所以 client 会经常性的离线， 遗言提供了一种方式来让其他 client 鉴别某个 client 是主动离线还是意外离线。

client 在连接到 broker 时可以设立自己的遗言（LWT），详见后文 CONNECT 一节。 LWT 本质上是一条普通的消息，所以也可以设置 topic、QoS、payload 和 retain。

当 client 意外离线（ungracefully disconnected）时，broker 会将 LWT 发送给所有的订阅者。 如果 client 是主动离线，则 broker 会删除存储的 LWT。

MQTT 3.1.1 种定义了触发 LWT 的几种情形：

• broker 发现 I/O 异常或网络异常。
• client 的 keep alive 超时。
• client 的网络中断，但是没有发送 DISCONNECT 包。
• protocol error。

实践

LWT 通常和 Retained 消息合用来设置 client 的状态。

比如，当 client 连接时，设置 LWT 为 Offline(retained=1)， 然后发送一条保留消息，对同一个 topic 设置为 Online。 这样 topic 的状态就被标记为 Online， 而当 client 意外下线时，该 topic 会被 LWT 更新为 Offline。

6、Keep Alive

MQTT 是基于 TCP 的，所以依赖于 TCP 的可靠性。

但是 TCP 存在 half-open 问题， 也就是有可能有一端已经挂掉了，但是另一端却没有收到任何通知，依然保持着连接。 为了避免这一问题，就需要周期性地 heartbeat。

服务端会记录 client 最近一次联系的时间，当超过一定的阈值后，就会认为 client 已经失联。 允许的最长间隔为 18h 12min 15sec。 如果 timeout 设置为 0，则关闭了 keep alive 功能。

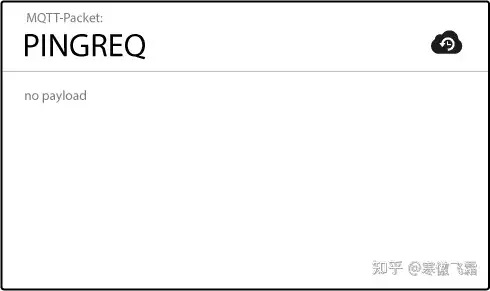

client 如果没有向 broker 发送其他数据包（如 publish、subscribe）， 那么 client 应该向服务端发送 PINGREQ，表明自己依然活着。 client 可以在任何时候发送这个包。

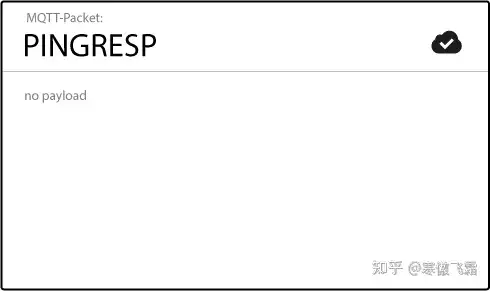

服务端在收到 PINGREQ 后，应该立刻答复 PINGRESP：

Client Take-Over

当 client 重新连接到 broker 后，broker 很可能依然保持着之前的 half-open 连接， 此时 broker 应该识别出同一 client 的多个连接，并且关闭之前的连接。 这一过程就被称为 client take-over。

7、User Properties

在 v5 中，MQTT 允许用户设置自定义的消息头。 headers 的数据类型为 UTF-8 String Pair。

这一特性为 MQTT 的消息提供了近乎无限的可扩展性。

常见的使用场景包括：

• 标记 payload 的编码方式。
• 用于应用层的路由等逻辑处理。
• 分布式追踪。

8、Reason code

new in v5 所有的应答中，都可以包含 reason code 和 reason string。 用于通知对方本次请求是否被接受及其原因。

包括：

• CONNACK
• PUBACK
• PUBREC
• PUBREL
• PUBCOMP
• SUBACK
• UNSUBACK
• DISCONNECT
• AUTH

（本文中关于各个包协议的图示都是 v3.1.1 的，所以其中都没有标记 reason code。）

9、Payload Format Indicator

new in v5 设定消息中 payload 的编码格式，可以设置的值为：

• 0(default): 未知格式的 bytes。
• 1: UTF-8。

三、Connection

1、Client Connection

client 向 broker 发起连接请求。

username

v3.1.1 中，如果指定了 password，那就必须同时指定 username。

v5 中，可以省略 username，只传 password。

clientId

用于让 broker 维持 client 的 ID。如果不需要状态，该字段可以留空， 当 ClientId 为空时，cleanSession 必须为 true。

Clean Session

v3.1.1 当 cleanSession=false 时，broker 会持久化该会话，也就是会保留 client 的状态， 并且建立一个存储未消费信息的 buffer（具体行为依赖于 QoS 的设置）。

在 v5 中，该字段被 clean start 和 session expiry 替换。

Clean Start

new in v5 client 在连接时，可以指定 cleanStart=1 来通知 broker 清除所有过去的持久会话数据。

Will Message

这是 EMQTT Last Will and Testament(LWT) 规范的一部分， 连接的时候通过指定 last will，在 client 非正常断开连接后，会由 broker 向其他 clients 发送 last will。

KeepAlive

设置 heartbeat timeout seconds。

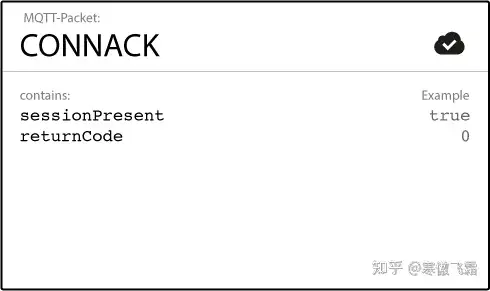

2、Server Connack

broker 响应 client 的连接请求。

MQTT v5 支持非完成版的 broker（也就是说可能只实现了 MQTT 的部分功能），broker 应该在 CONNACK 中使用自定义 headers 告知 client 有哪些功能没有实现：

Pre-Defined Header	Data Type	Description
Retain Available	Boolean	Are retained messages available?
Maximum QoS	Number	The maximum QoS the client is allowed to use for publishing messages or subscribing to topics
Wildcard available	Boolean	If Wildcards can be used for topic subscriptions
Subscription identifiers available	Boolean	If Subscription Identifiers are available for the MQTT client
Shared Subscriptions available	Boolean	If Shared Subscriptions are available for the MQTT client
Maximum Message Size	Number	Defines the maximum message size a MQTT client can use
Server Keep Alive	Number	The Keep Alive Interval the server supports for the individual client

client 需要根据 CONNACK 的返回来决定自己要使用的功能。

Session Present flag

通知客户端，服务端是否已经有以持久化的 session。

Connect acknowledge flag

状态码：

• 0：成功
• 1：unacceptable protocol version
• 2：identifier rejected
• 3：server unavailable
• 4：bad user name or password
• 5：not authorized

3、Auth

new in v5 client 和 broker 在连接建立成功以后，可以通过 Auth 包来进行认证。

Advanced Authentication Mechanisms - MQTT Security Fundamentals

4、DISCONNECT

v3.1.1 中，只能有 client 通过发送 DISCONNECT 来断开连接。

v5 中，broker 也可以发送 DISCONNECT 来断开连接，而且可以选择携带 Reason Codes 来说明原因。

四、Pub/Sub

Pub/Sub 模式提供了端与端之间的解耦：

• Space decoupling：端与端不需要互相感知
• Time decoupling：异步响应
• Synchronization decoupling：异步处理 Pub/Sub 发生在 Connect 以后。客户端发送的每一个消息都必须带上 topic。

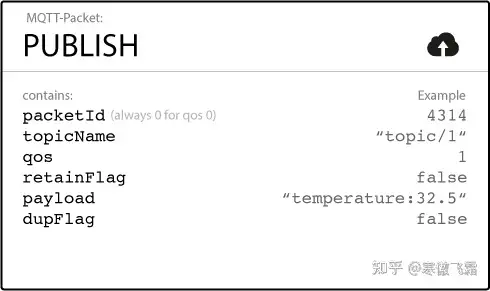

1、Publish

客户端向 broker 推送消息。

Topic Name

以字符串表示的 topic，可以用 / 表示层级关系。形如 home/livingroot/temperature。

QoS

设定该消息从 client 到 broker 的 QoS。

Retain Flag

retain message 是一种特殊的消息，标识着一种 tag 的状态。

服务端会为每一个 topic 保留一个 retain message。 每当一个 client 订阅一个 topic 时，就会收到最新的 retain message。

Payload

数据负载

Packet Identifier

用于当 QoS 大于 0 时。

每一条消息的唯一标识，用于 QoS，一般来说应该有客户端的 SDK 来负责生成。

DUP flag

用于当 QoS 大于 0 时。

表明这是一条重复消息，一般由 SDK 生成。

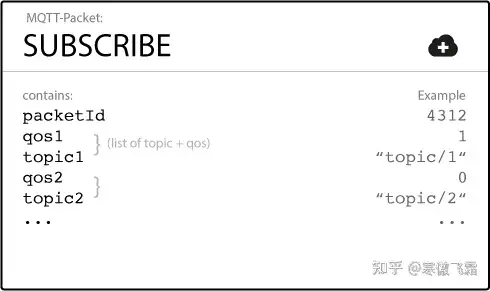

2、Subscribe

客户端向 broker 发送 SUBSCRIBE 消息来订阅 topic。

Packet Identifier

用来标记本次请求的唯一序号

List of Subscriptions

订阅 topic & QoS 的列表。如果订阅的 topic 互相之间有重叠，则以 QoS 最高的为准。

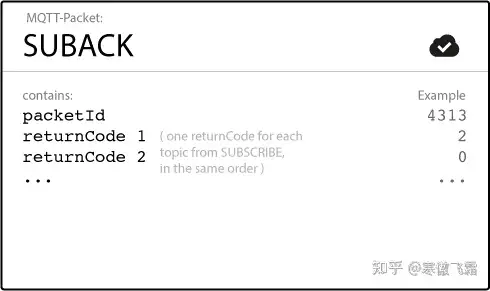

3、Suback

broker 回应 client 的订阅请求

Packet Identifier

标记答复的是哪一条请求

Return Code

针对每一个 topic 的订阅请求都会返回一个 return code。内容为：

• 0: 成功，QoS 0
• 1: 成功，QoS 1
• 2: 成功，QoS 2
• 128: 失败

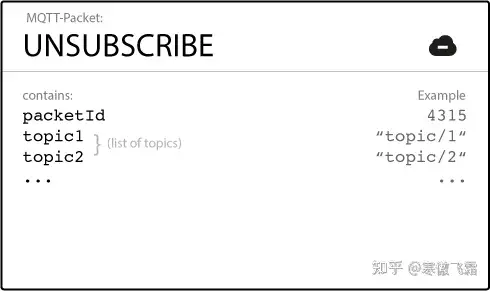

4、Unsubscribe

client 告知 broker，停止对某些 topic 的订阅。

包内容和 Subscribe 几乎一致，不过不需要指定 QoS。

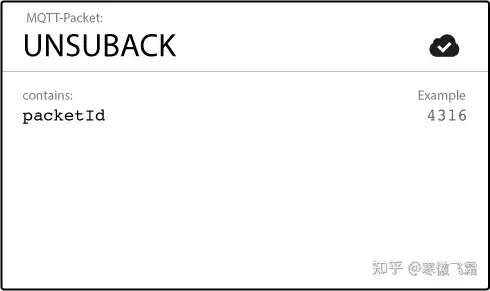

5、Unsuback

broker 向 client 确认退订的结果。

在 v5 中，也可用于让 broker 通知 client 订阅失败。 失败的原因会用 reason code 和 string 标记。

6、Shared Subscriptions

new in v5 类似于 kafka 的 consumer group，用于 client 负载均衡。

一组 client 可以以组的形式订阅 topic，该 topic 内的消息会分别发送给组内的各个 client。 换句话说，组内的每一个 client 都会收到不同的消息。

共享订阅的方式为：$share/<GROUP_ID>/<TOPIC>。

对于 broker 而言，每一个 shared group 可以视为一个普通的 client。

**❓TODO：**如果 client 以不同的 QoS 订阅 shared topic，会发生什么？ （aws iot 尚不支持 v5，所以没法测试。）

五、Topics

topic 是由 / 分隔的 UTF-8 字符串。 topic 不能为空，且大小写敏感。

# 这些都是有效 topic

myhome/groundfloor/livingroom/temperature
USA/California/San Francisco/Silicon Valley
5ff4a2ce-e485-40f4-826c-b1a5d81be9b6/status
Germany/Bavaria/car/2382340923453/latitude

1、Wildcards

在订阅 topic 时，可以使用一些特殊符号来实现一次性订阅多个 topics，这些符号包括：

• +：单级匹配
• #：多级匹配
• $：标识 broker 内建的特殊 topic

+

单级匹配。a/b/+/c 可以匹配：

• a/b/a/c
• a/b/b/c
• a/b/c/c
• a/b/d/c

在 aws iot 上测试，并不会匹配 a/b/c。也不会匹配 a/b/d/d/c。

#

多级匹配。只能用于字符串尾部，a/b/# 可以匹配：

• a/b/c/d
• a/b/c/d/e
• a/b/c/a 根据在 aws iot 上的测试，a/b/# 并不会匹配 a/b。

2、最佳实践

关于设计 topic 名时的一些建议：

• 不要使用前置斜杠，如 \a\b。
• 不要有空格。
• topic 的名字最好易于理解。
• 只使用 ASCII 字符。
• client publish 的 topic 可以包含其 clientID。
• 不要订阅多级目录 #
• 注意扩展性（今后可能会扩充下级目录）。
• 不要当作通用队列来使用，而应该设定专用性的 topic。
